一.用途及特點

FBS型防閉塞裝置是以振動電機為激振源的節能通用型產品,它是靠高頻振動和沖擊力,有效地消除物料由于內摩擦、潮解、帶電、成分偏析等原因而引起的架橋、搭拱、堵塞現象,從而使物料從倉口順利排出,保證穩定供料所必需的設備。FBS系列防閉塞裝置廣泛應用于礦山冶金建材機械火電耐火材料煤炭食品水泥制藥化肥鑄造陶瓷磨料等行業中貯料倉的防閉塞之用,便于實現流水線作業,提高物料輸送自動化程度。

FBS型防閉塞裝置具有體積小、重量輕、結構簡單、高效節能、安裝簡單和不需維修等特點。是取代電磁式倉壁振動器和附著式倉壁振動器更新?lián)Q代的理想產品。

二.結構及工作原理

當防閉塞裝置工作時,振動電機的高速轉動,并產生了對料倉壁的周期性高頻振動,由于防閉塞裝置的周期性振動,一方面使物料受交變速度和加速度的影響,處于不穩定狀態,從而有效的克服物料的內摩擦力和聚集力,以消除料倉內物料間的相對穩定性,使物料從料倉口順利排出。

三. FBS型防閉塞裝置的選用原則

無論料倉是否分隔,有一個出料口即為一個倉。

FBS型防閉塞裝置的選用是根據料倉下部鋼板壁厚選擇的。料倉鋼板壁厚應包括內部加敷襯板的厚度。

特殊情況:用戶可以根據實際料倉及內容物料的情況予以選用該裝置。

四. FBS型防閉塞裝置的安裝位置及臺數選擇

FBS型防閉塞裝置在料倉上的安裝方法一般有兩類:

料倉外壁安裝

該方法適用于鋼板制或上部混凝土,下部為鋼板制料倉。按安裝方式對貯存大比重細粉,小比重細粉粘附性粉末,含細粉的粗塊等多種類型物體的料倉適用。

(1)圓錐型鋼板制料倉

一般在FBS裝置安裝部位,料倉直徑小于或等于1m時安裝一臺即可如圖1;若直徑大于1m時,應安裝兩臺,此兩臺的安裝水平位置應相差50-100mm。如圖2

(2)角錐型鋼板制料倉

角錐型料倉的側角接縫處,對振動減弱較大,故應在相對側板上各安裝一臺,但每臺均應安裝在側板垂直中心上。側壁板為垂直面的非對稱型角錐料倉,只需安裝一臺既可。

如圖3:

(3)大容量,上部為混凝土,下部為鋼板制料倉

大容量料倉,常制作成上部為水泥,下部鋼板制料斗。底部周長小于4m則裝置1臺,大于4米則每隔4-6米的間隔裝置一臺。如圖4:

2.料倉內設置振動板

在水泥、采石、礦山等行業中所用料倉,常用全混凝土或帶加強筋的鋼板制作,這種形式的料倉,可以用在倉內設置振動板的方法安裝該裝置。

對于不含細粉的粗塊物料,既便是不帶加強筋的料倉,也必須采用此種內設振動板的方法。無論何種形式的料倉,必須嚴格執行如下原則: 對于不含細粉的粗塊物料,在將振動板與倉壁用螺栓連接時,應保證螺栓縱向有5mm的松動間隙,然后螺母用鎖定裝置固定與螺栓上。

對于除純粗塊物料之外的其它物料,應該將螺栓全部緊死,不留任何松動余地。

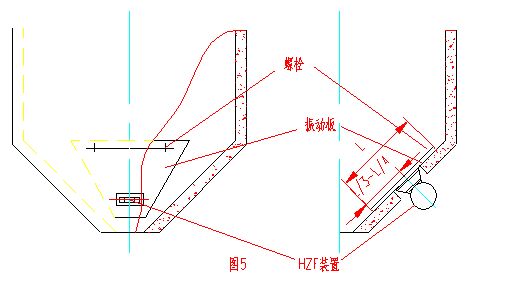

（1）混凝土料倉

在水泥料倉的一方壁上,予留一個安裝孔,在倉內設置鋼板制的振動板,把振動板上部用螺栓緊固在水泥料倉倉壁上,FBS型裝置安排在振動板下部,如圖所示的三分之一的板長。振動板的長度,一般與混凝土料倉側壁縱向長度相同。如圖5:

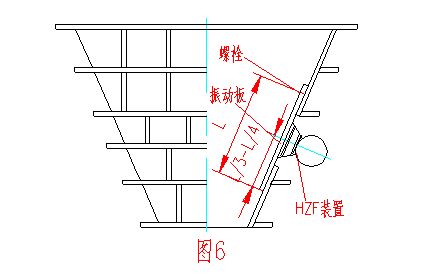

（2）帶加強筋鋼板料倉

有些料倉用鋼板帶加強筋結構,料倉這種振動防閉塞安裝方法,基本與混凝土料倉相似。如圖6:

（3）不帶加強筋鋼板料倉

某些鋼板料倉,在不能焊接或者特殊情況者(如內容粗塊物料)也可用內裝振動板,方法與帶加強筋鋼板料倉相同。

五. FBS系列防閉塞裝置的性能參數

六. FBS系列防閉塞裝置外型尺寸

七.FBS系列防閉塞裝置的運轉及防護保養要求

1.初運轉期: FBS系列防閉塞裝置安裝完畢后運轉,累計運轉100小時之前,稱為初運轉期。在初運轉期除對裝置的電流、運轉聲響及焊縫情況經常檢查外,還應每隔24小時(運轉小時)對緊固螺栓重新緊固一遍。

2.運轉期:在運轉期應注意以下幾個方面:

(1) 觀察FBS裝置防閉塞能力。察看料倉內物料料面是否呈“滿杯”狀或仍有閉塞現象,如有則應減小振動電機的偏心塊所升角度,即增加激振力。但激振力不宜太大。以不產生閉塞為合適,否則對各振動部件均不利。

(2) 在料倉下部有給料機出料時,控制設備應保證給料機先運轉, FBS裝置后運轉。
